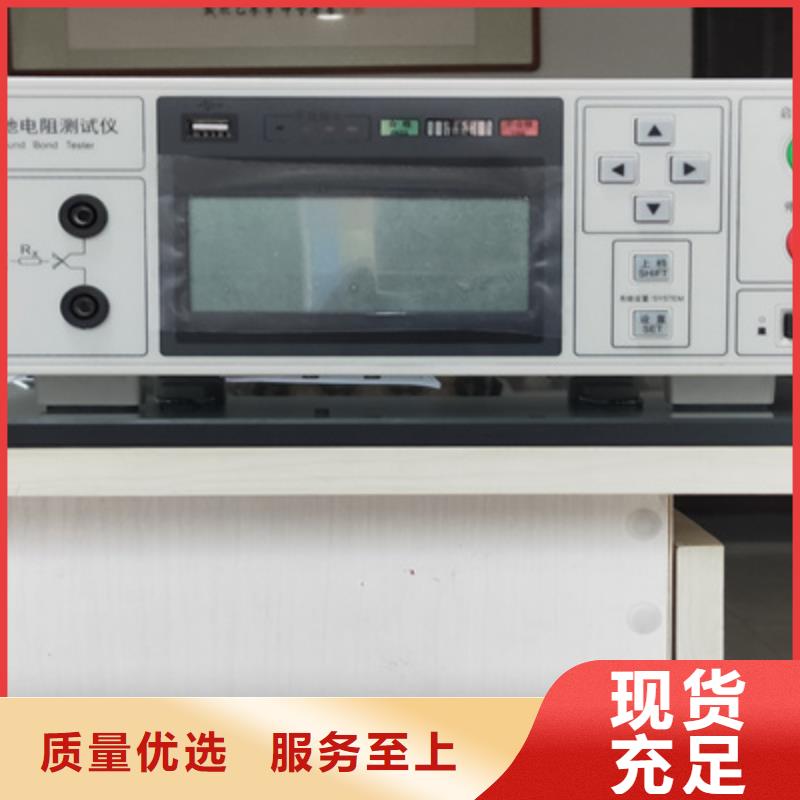

拉萨接地电阻测试仪测试仪 操作说明5.1 测试前准备由于仪器在启动测试后输出交流电压会危及到人身，请务必遵守电器事项，在启动仪器之前做好检查：（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位；（2）测试者应佩戴绝缘手套；（3）测试仪良好接地；（4）操作者应接受过相关的知识培训；（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器；（6）测试线和测试使用的工装应经常检查，以确保正常测试。5.2 开机5.2.1 开机界面TH-305电压下限设置范围 0.0-8.00V， 补偿补偿电压设置范围 0.00-2.00V自动，手动开路开路电压设置范围3.0V-8.0V，当前测试步输出的电压时间测试时间在上图所示界面，按“上，下”键可以切换到下图所示界面，此时可以修改测试等待时间。01 项 目 循环测试02 时 间： 3 S03 →图5.9上图所示内容表示：循环测试项为前两项。当测试跑完第三步的等待时间后，从再次步开始进行循环测试，等待时间为3秒，即3秒后跳到步开始进行测试，即使第三步之后仍有测试项也不进行测试。在等待时间内，按“启动”键可以马上跳到步开始测试，而无需等3秒时间跑完；若按“停止”键，则停止测试。等待时间设置为“0”表示一直循环等待，只有按下“启动”键才能开始循环测试。注：项不可设为循环项，否则无法启动测试。

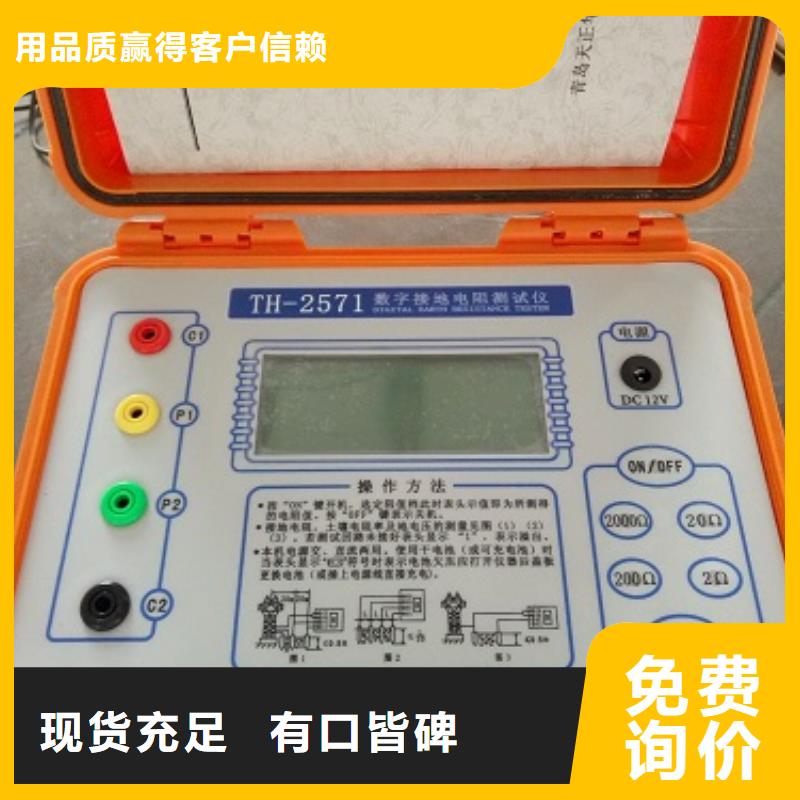

拉萨接地电阻测试仪说明：（1）仪器ABS工程塑料机箱，防摔、抗磨。（2）微型打印机：位于仪器面板之左侧。（3）仪器外壳接地：位于打印机上方。（4）仪器USB通讯接口：位于打印机上方，用于存储数据导出。（5）接线端子C1 —进行接地电阻测量时通过电流线连接到注入电流极。（6）接线端子P1—进行接地电阻测量时通过电压线连接到电位极。（7）接线端子P2 —进行接地电阻测量时接被测接地装置参考点。（8）接线端子C2 —进行接地电阻测量时接被测接地装置参考点。（9）充电插座：仪器右上方。（10）电源开关：仪器工作总开关。（11）按键：功能热键7个，对应与屏幕右侧菜单；数字键12个，位于面板右侧。（12）液晶显示器：液晶屏位于面板之中部。4.2仪器开机界面打开电源开关后，液晶屏显示“仪器产品名称及型号等信息”，可按显示屏右侧对应的功能热键进入相应操作，见图2。图2 开机界面[保存] —屏幕显示对比度信息的存储 [变深] —屏幕显示对比度变深[变浅] —屏幕显示对比度变浅 [升级] —仪器软件程序升级按键[优盘] —测量数据导入优盘等操作 [时间] —仪器时钟调整；[启动] —进入仪器测试菜单选项菜单

<拉萨>天正华意电气设备有限公司 拉萨自动抗干扰地网电阻测量仪

拉萨接地电阻测试仪 操作人员规定1、人员资格：多功能安规测试仪在错误的操作时可能造成误触电，这足以造成人员的伤害，这种伤害甚至是有生命危险的，因此必须由训练合格的人员使用操作。2、守则：操作人员必须随时给予教育和培训，使其了解各种操作规则的重要性，并依规则操作多功能安规测试仪。3、衣着规定：操作人员不可穿佩有金属装饰的衣服及带金属的手饰和手表等，以免造成意外触电；在操作本仪器时必须佩带绝缘手套。4、医学规定：禁止有心脏病或配戴心率调整器、心脏起搏器的人员操作多功能安规测试仪。1.3.3 测试程序规定测试仪的电源接地线一定要按照规定接妥。拆接测试仪后面板上的接线时，请务必在切断电源、断开空气开关后，再行操作！操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时应定位放置。1.3.4 要点(1)、非合格的操作人员和不相关的人员应远离测试区。(2)、随时保持测试区的和有序。(3)、在测试进行中禁止碰触被测负载或任何与待测物有连接的物件，谨防触电！(4)、拆接测试仪前面板上的接线时，请务必在切断电源，再行操作！(5)、进行绝缘和耐压测试时，被测负载与大地以及周围物体应保持良好的电气隔离。尤其注意：被测负载与生产流水线体应保持良好的电气隔离。(6)、综合测试仪电源必须接地(7)、万一发生任何问题，请立即关闭电源。

<拉萨>天正华意电气设备有限公司 拉萨自动抗干扰地网电阻测量仪

拉萨接地电阻测试仪测量接地电阻的注意事项1．用户有时会用XRD和传统的电压电流法进行对比测试，并出现较大的差异，对此，我们敬请用户注意如下问题：⑴．用传统的电压电流法测试时是否解扣了（即是否把被测接地体从接地系统中分离出来了）。如果未解扣，那么所测量的接地电阻值是所有接地体接地电阻的并联值。测量所有接地体接地电阻的并联值大概是没有什么意义的。因为我们测量接地电阻的目的是将它与有关标准所规定的一个允许值进行比较，以判定接地电阻是否合格。例如：在GB50061-97 “66KV及以下架空电力线路设计规范”中所规定的接地电阻允许值是针对所谓“每基杆塔”而规定的。在标准的条文解释中明确指出：“每基杆塔的接地电阻，是指接地体与地线断开电气连接所测得的电阻值。如果接地体未断开与地线的电气连接，则所测得的接地电阻将是多基杆塔并联接地电阻”。 这个规定是相当明确的。前已述及， 用XRD系列钳表测量出的结果是每条支路的接地电阻，在接地线接触良好的情况下，它就是单个接地体的接地电阻。十分明显，在这种情况下，用传统的电压电流法和XRD系列钳表测试，它们的测量结果根本就没有可比性。被测对象既然不是同一的，测量结果的显著差异就是十分正常的了。⑵．用XRD系列钳表所测得的接地电阻值是该接地支路的综合电阻。它包括该支路到公共接地线的接触电阻、引线电阻以及接地体电阻。而用传统的电压电流法在解扣的条件下，所测得的值仅仅是接地体电阻。十分明显，前者的测量值要较后者大。差别的大小就反映了这条支路与公共接地线接触电阻的大小。应该说明，标准中所规定的接地电阻是包括接地引线电阻的。在DL/T621-1997 “交流电气装置的接地”中的名词术语中有如下规定：“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻”。这种规定同样十分明确。这是因为引线电阻和接地体接地电阻在防雷上来说是等效的。

<拉萨>天正华意电气设备有限公司
拉萨自动抗干扰地网电阻测量仪

拉萨接地电阻测试仪 产品介绍1、工作原理本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。3、主要特点· 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。· 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。· 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。·本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

<拉萨>天正华意电气设备有限公司

拉萨接地电阻测试仪?安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH

拉萨接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

拉萨自动抗干扰地网电阻测量仪

拉萨接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验，已运行接地装置的性（例行）试验，与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术，从而有效解决了接地网测试的关键技术难题测试时可选择接近于工频的异频试验电流（45Hz/45Hz或49Hz/51Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了外界干扰信号（包括工频、谐波、高频、以及直流分量等成分），从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源保证输出标准正弦波波形，将试验电源加在测量回路中，利用的数字滤波器对采样序列滤波、高频测量，去掉工频50Hz干扰信号以及工频谐波信号，使仪器实现高精度、准确可靠的测量测量结果由大屏幕液晶显示，自带微型打印机可打印测试结果。引用文件(1) GB/ 50150－2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》
